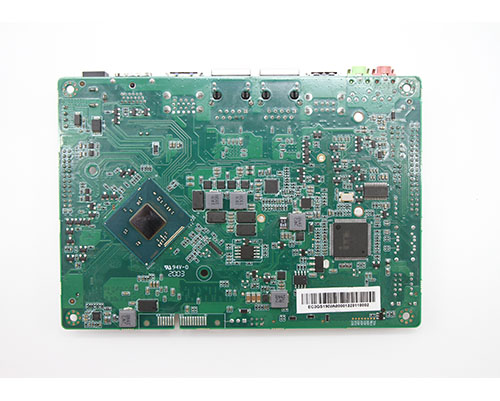

EC3工业电脑主板

型号:EC3-GS1900A

点击量:

特 性 Characteristics
  • 尺 寸 小:14*10*2.2cm;
  • 宽压输入:9~24V
  • 低 功 耗:SOC10W,裸板<=15W,可采用被动散热;
  • 功 能 多:显示接口多(LVDS/VGA/HDMI)
产品规格
本公司专业生产工业电脑
应用场景电力、物流、交通、工业、医疗等行业
工业平板电脑、工业嵌入一体机、医疗平板、三防平板电脑、车载平板、工控机等
自有研发团队和生产线,如本页面产品需求不满足可需求定制
请联系业务沟通 李经理 181 6570 1883

主要规格 CPU Intel® Atom™ Processor J1900(可选E3825或N2807)
主频2.0GHz,四核四线程
功率10W,BGA封装
内存 SO-DIMM,DDR3L-1066(兼容1333MHz),1.35v
容量最大4GB
Bios SPI AMI EFI bios
支持ACPI2.0B, APM1.2, DIM2.0, SMBIOS2.5
视频 芯片 Intel HD Graphics 533 MHz
接口 1个VGA插针;
1个HDMI Port
1个LVDS 插座
网络 芯片 Intel I211AT
速率 10/100/1000Mbps 自适应
接口 2个RJ45
Audio 芯片 Realtek HD ALC282
接口 1个Line-out,1个MIC
1个2w/8欧 功放喇叭插针(左、右)
USB 速率 USB3.0 5Gb/和USB2.0 480Mb/s
接口和插针 4个USB Port(其中1个USB3.0),2个前置USB插针
存储 SATA 2个标准的SATA2.0
MSATA 1个MSATA接口(与SATA2共用—BOM选择)
IO 芯片 ITE8786E
插针和接口 6个COM插针,其中1个支持RS485/RS422,1个支持5v和12v,1个支持TTL电平
其它 Mini-PCIE 2个标准的Mini-PCIE接口,其中Mini-PCIE位置配SIM卡座,支持3G;MSATA与SATA2共用(BOM选择)
GPIO 1个预留的输入输出控制可编程插针
电源接口 1个DC-JACK,1个ATX 2pin接线端子,9V-24V DC宽电压输入
PCB 规格 140*102mm,6layer 绿色
操作系统 Windows WIN7/WIN8
其它 Unix/Linux
工作环境 温度 -20~70℃
湿度 0~85%RH
