电脑插拔力试验机

型号:SM-50

点击量:

特 性 Characteristics
产品规格
用途:
电脑插拔力试验机适用于各种连接器之插入力及拔出力测试,搭配专利设计之自动求心装置,将可 得到完全准确之插拔力试验,利用 Windows 视窗中文画面设定,操作简单方便,且所有资料皆可储存(试验条件、位移、曲线图、寿命曲线图、检查报表等),解决各种连接器测试的夹具问题及测试时公母连接器能自动对准,不会有吃单边的问题。选配动态阻抗测试系统,可在测试插拔力同时测试动态阻   抗并绘制(荷重行程-阻抗曲线图)

特点:

1、电话插拔力试验机测试条件皆由电脑画面设定,并可储存。由下拉式菜单勾选设定或直接输入数据。(含试验类别、测定运动方向、荷重测定范围、行程测定范围、行程原点位置、行程原点检出、   测定速度、测定总次数、暂停时间每次等候位置、空压次数等)。
2、可储存及打印图形(荷重-行程曲线图-荷重衰减寿命曲线图-检验报表)荷重元超负载之保护功能、可   确保荷重元不致损坏。
3、同时显示荷重-行程曲线图及寿命曲线图。
4、自动荷重零点检出,并可设定原点检出荷重值。
5、荷重单位显示:N、lb、gf、Kgf 可自由切换。
6、电脑插拔力试验机采用高钢性结构设计,搭配松下伺服马达,长时间使用下能确保精度,适合一般引张压缩测试及插拔力寿命测试。

测试项目:

1、连接器单孔插拔试验
2、连接器插拔寿命试验
3、连接器 Normal Force 测试
4、连接器整排插拔试验
5、连接器单 Pin 与塑胶保持力试验
6、可同时与接触阻抗机连线(选购)
7、各种压缩、拉伸破坏强度试验。

技术参数:

1、测定最大荷重:50Kg
2、最小分解能力:0.01Kg
3、最大测定高度:150mm
4、最小微调距离:0.01mm
5、测定速度范围:0-200mm/min
6、X 轴移动范围:0-75mm
7、Y 轴移动范围:0-75mm
8、传动机构:滚珠丝杆
9、驱动马达:日本多摩川伺服马达
10、外观尺寸:420×280×960mm
11、重量:67Kg
12、电源:220V/50Hz

测试报表输出:

荷重-行程曲线图、寿命曲线图、测试报表,皆为 A4 标准纸张规格,且由电脑打印机直接打印。插拔荷重-行程曲线图:可直接显示并储存每次测试之位移与力量值变化。

标准配置:

1、电脑插拔力主机 一台
2、多功能夹具及夹嘴 一套
3、整排插拔用自动求心装置 一套
4、大型 XY 移动台 一套
5、Normal Force 专用治具 一套
6、工控电脑 一套
7、电脑插拔力试验机说明书 一本

主要部件:

传动机构 :日本 THK 滚珠螺杆马 达 : 日本多摩川伺服马达
荷 重 元 : 美国传力高精密传感器移动平台 :精密 X-Y 平台
接近开关 :台湾 FOTEK NPN 型按 钮 :日本和泉 IDEC
夹 具 :自动求心装置 单 PIN 保持力夹具电 脑 :专业工控电脑
显 示 器 :19 英寸

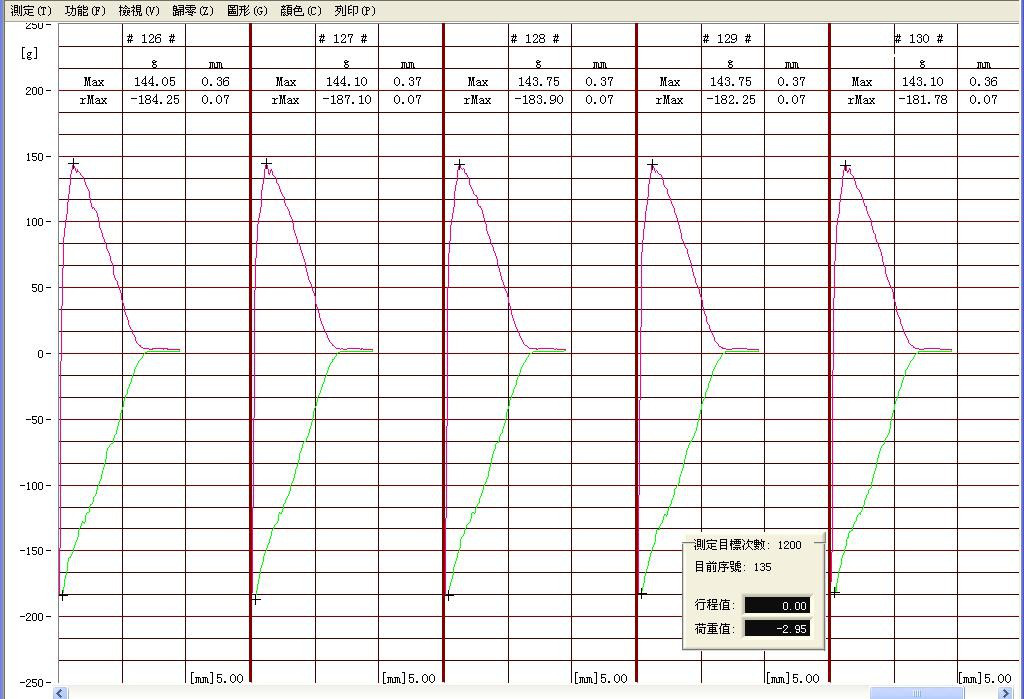

测试界面:
3724香港金算盘 3724香港金算盘

美国传力品牌力量传感器确保力值精准
3724香港金算盘
材质:铝合金 额定载荷: 50kg
应用领域:力值测定功能特点:
-柱式传感器
-优质铝合金
-安装简便、快速,稳定可靠
-适用于各种材料试验机等

夹具图:
