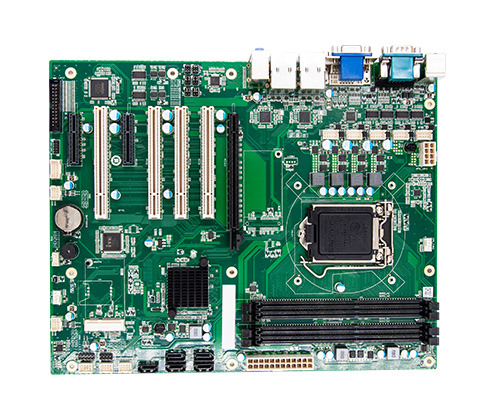

Intel® B85系列芯片组标准ATX主板

型号:ATX-GSB85K

点击量：

特性 Characteristics ■ 采用高密度PCB层压结构，充分保证信号屏蔽、提高系统稳定性
■ 接口防静电设计，有效保护系统核心部件，增强系统可靠性
■ 卡扣式接口设计，提高接口连接可靠性，易于系统维护
■ 嵌入式智能系统状态监控技术，便于系统管理、故障分析、预警及恢复
■ 采用Intel® 网络芯片，保证数据传输的高速稳定
■ 优化扩展槽布局，适应不同行业扩展应用

产品规格

本公司专业生产工业电脑

应用场景电力、物流、交通、工业、医疗等行业

工业平板电脑、工业嵌入一体机、医疗平板、三防平板电脑、车载平板、工控机等

自有研发团队和生产线，如本页面产品需求不满足可需求定制

请联系业务沟通李经理 181 6570 1883

硬件规格
处理器芯片组存储器	支持Intel LGA1150 Gen4 i3/i5/i7 CPU、支持Pentium®/Celeron® CPU Intel® B85 提供5×SATA接口(4×SATA3.0+1×SATA2.0)，1×可选mSATA/Mini-PCIe接口	内存看门狗电源	4× 240PIN DDR3 1333/1600MHz DIMM内存插槽，单根8GB，最大支持32GB 255级，可编程秒/分，支持超时中断或系统复位采用ATX电源，支持S0、S1、S4、S5
I/O接口
显示接口音频网络扩展总线	1×DVI-D，1×VGA，1×HD，支持独立双显、三显输出；VGA支持最大分辨率1920×2000@60HZ，32bit色深，DVI支持最大分辨率1920×1200@60HZ 采用HDA标准，支持后面板Mic-in，Line-in，Line-out 提供2×10/100/1000Mbps网络接口 1×PCIe x16插槽，支持PCIe 3.0规格； 2×PCIe x4插槽(其中一个支持PCIe x1信号)，支持PCIe 2.0规格；4×32位PCI插槽，支持PCI Rev2.3标准	I/O接口	6×COM，其中COM1/COM2 支持RS-232/RS422/RS485 模式选择 8×USB2.0 接口，后面板提供4×USB3.0 接口 1×PS/2 键盘、鼠标接口 1×8路数字I/O 接口 1×LPT接口
环境规格
工作温度	-10℃～60℃；5%～95%(非凝结状态)	存储温度	-20℃～80℃， 5%～95%(非凝结状态)
物理规格
尺寸(LxW)	305mm*244mm

订购信息
ATX-GSB85K	ATX工业主板/Intel® B85平台/支持Gen4 i3/i5/i7 CPU,支持Pentium® /Celeron® /4×DDR3 DIMM最大支持32GB内存/VGA+DVI+HD三显/ 5×SATA /双Intel®千兆网口/8×USB2.0/4×USB3.0/6×COM (COM1&2支持232/422/485) /1×LPT/PS2键鼠接口/HD Audio/1×8bit GPIO/4×标准PCI插槽/1×PCIe x1/ 1×PCIe x4/1×PCIe x16/1×mSATA插槽可配置成Mini-PCIe/标准ATX供电
操作系统及软件支持
标准OS	Ubuntu11.04 Red Hat® Enterprise Linux® 32 ,64 Windows XP，7 SP1，8，8.1，10 WES 7
