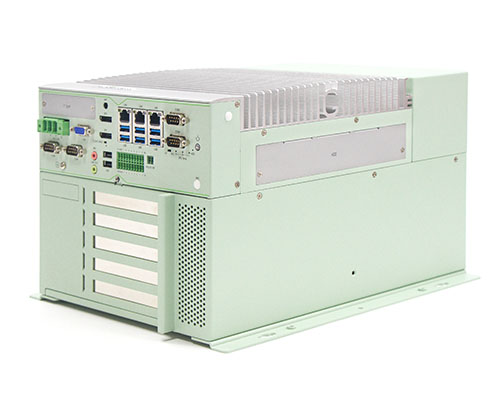

Intel® 8th/9th 处理器Q370芯片组

型号:PC-GS6177B

点击量:

特 性 Characteristics ■  Intel® 8th/9th Gen Core™ 处理器
■  Intel® Q370芯片组
■  内存配置4*DDR4 up to 128GB
■  超高清双4K,三独立显示2*DP,1*VGA
■  3*Gig-LAN(可iATM) ,可选多路万兆光口卡
■  多路PCIe标准插槽,支持多种高速扩展功能卡
■  超高存储容量4*SATA3.0,1*M.2 2280 M-Key,支持NVMe

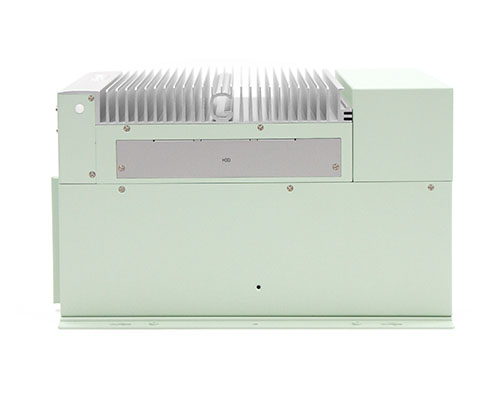

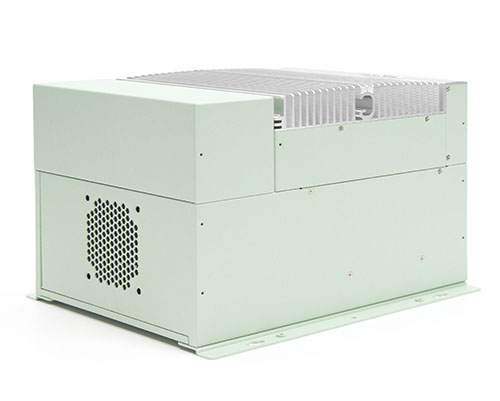

■  CPU无风扇,AI/GPU卡高效风冷散热设计
■  超强深度学习能力,支持双350W GPU/75W PGPU/AI加速卡
产品规格

系统规格

处理器

芯片组


Graphics


Intel® 8th/9th-Gen Core™ i7/i5/i3 LGA1151 处理器,最高8核心16线程

Intel® Q370

Intel® UHD Graphics,Supports DirectX11.1,OpenGL 5.0 and OpenCL 2.1 or PCIe X16 显卡显示接口

看门狗


内存



存储


可编程超时中断或系统复位,1到255秒

4*260-Pin SODIMM,双通道DDR4 2666/2400MHz,最大支持128GB

2*2.5SATA3 易插拔硬盘架,支持Raid0/1 1*M.2 2280 M-key(PCIe X4),支持NVMe存储;可选1*全长mSATA

操作系统

操作系统

Windows* 10 Enterprise & IOT Enterprise (64 bit) 、UbuntuSuSe、Redhat Enterprise 12 (Kernel 4.14)、Wind River* VxWorks* 7

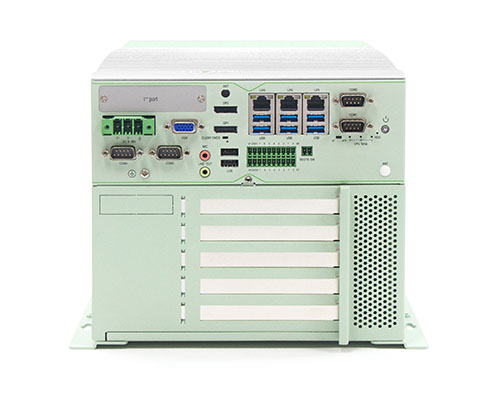

I/O接口

USB

COM

GPIO


音频

显示


以太网


开关



6*USB3.1 Type A,2*USB2.0 Type A

2*RS232/422/485和2*RS232 DB9 male接口

16位隔离DIO(2*10pin凤凰端子),8*2.5KV光隔离输入(H5-24VL0-1.5V)8*2.5KV光隔离输出(200mA)

1*Line-out & 1*MIC双3.5mm phone jack接口

1*VGA+2*DP支持3独立显示,DP最高分辨率4096*2304@60HzVGA最高分辨率1920*1200@60H

2*Intel® I210AT PCIe千兆网,10/100/1000Mbps自适应1*Intel® I219LM PCIe千兆网,支持iVpro

1*Power SW,1*Remote SW,1*AT/ATX SW,1*Clear CMOS SW

扩展











指示灯

1*PCIe X16+1*PCIe X4+2*PCI(可选2个PXIEX8(X16连接器)+2个PCIEX4(X16连接器))

1*M.2 B-Key 3052 带SIM卡槽,支持5G无线网络

1*M.2 E-Key 2230,支持WIFI/BT

1*Mini-PCIe带SIM卡槽,自带侦测选换为mSATA,可以安装符合Mini-PCIe规范的4G卡、网卡、串口卡等功能模块卡

I-port:可选USB2.0/16位DIO/Mini-PCIe/M.2

1*电源指示灯,1*硬盘指示灯,3*CPU工作状态指示灯(Red为报警,Yellow为高温,Green为常温)



电源规格

电源

整机功耗

DC IN 9~36V,3-pin Term. 7.62mm过压过流反接保护

48.5W(I7-9700T CPU/16GB DDR4/128GB SSD);若扩展长度小于300mm的大功率显卡(350W),总功耗超过300W,可以选配1000W AC/DC开关电源模块([email protected]180-264V AC输入)

环境规格

抗振动



抗冲击

5grms/5~500Hz/随机/工作状态(SSD); 1grms/5~500Hz/随机/工作状态(HDD)

50g峰值加速度(持续11ms)(SSD);

20g峰值加速度(持续11ms)(HDD)

可靠性

工作温度

存储温度

工作湿度

MTBF≥50000h; MTTR≤0.5h

-25~60℃,空气流动

-40°C~85°C

10~90%@40°C,无冷凝

物理特征

尺寸(DW x H)

重量

362.8*230*205.9mm

8.8kg

材料

颜色

铝型材散热外壳,SGCC箱体

银白色+绿

订购信息


PC-GS6177BP2E2



可选配CPU

GPIO接线端子板

显卡/AI加速卡

适配器

AC/DC开关电源


Q370 Chipset/LGA1151 8/9th Gen. Core™ i3/i5/i7、Pentium®、Celeron®处理器/2*SO-DIMM DDR4/2*2.5寸/1*mSATA(带SIM卡槽,支持4G等无线功能)/10*COM/2*DP+1*VGA/2*LAN/1*Audio/4*USB 3.1+3USB 2.0/16-bit隔离DIO/1*M.2 WIFI/9~36VDC/1*PCIe*16+1*PCIe*4+2*PCI(可选2个PXIEX8(X16连接器)+2个PCIEX4(X16连接器))

I7-9700T、I5-9500T、I3-9100T、I7-8700T、I5-8500T、I3-8100T、G5500、G5400、G4950、G4930

8路隔离输入和8路功率继电器输出接线端子板,DC12V供电,源信号为16TTL信号GPIO

最高支持2*350W GPU2*75W AI加速卡(显卡及加速卡长度需小于300mm)

19V/6.32V 120W24V/9.17V 220W24V/12.5V 300W

[email protected]180-264V AC输出,1000W(外置)
